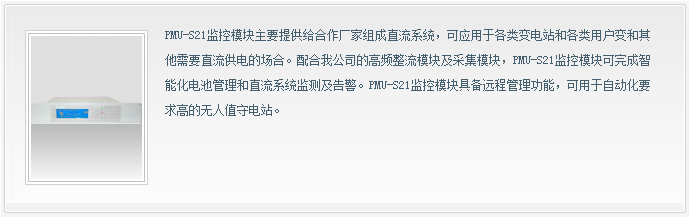

一体化监控模块主要参数与特性

使用环境：

● 工作温度：-5℃~40℃

● 储存温度：-40℃~85℃

● 相对湿度：≤95%(40±2℃)

技术指标：

● 供电电压输入范围：85~320VDC

● 二路交流电压测量：

输入：0~5VDC标准信号（交流采样板）

测量范围：0~500VAC

误差：±5V

● 两路母线电压测量：

输入：直接采样母线电压

测量范围：0~320VDC

精度：0.5%

● 一路负载电流和一路电池电流测量：

输入：0~5VDC标准信号（采样霍尔）

测量范围：0~霍尔的满量程电流值

精度：霍尔满量程的0.5%

● 一路温度测量：

输入：0~5VDC标准信号（温度变送器）

测量范围：0℃~100℃

精度：±2℃

● 开关量测量：

输入：开关常开节点信号

测量范围：15路馈出支路空开跳闸告警信号

电池熔丝通断状态

绝缘继电器告警状态

交流空开跳闸告警信号

防雷器故障信号

● 外接干结点告警信号输出：

输出：1路系统故障常开常闭结点

输出：3路分类故障告警继电器常开输出，故障类型可通过监控模块设置。

也可作为硅链调节控制输出，可在监控中设置。

结点容量：220VDC/0.2A，250VAC/3A

● 两路交流互投控制信号：

输出：开关常闭节点信号

节点容量：250VAC/5A

保护与报警功能描述：

1、电池均充保护功能描述

根据用户设置的均充保护时间，完成对电池进行均充保护

2、报警功能描述

15路馈出支路空开跳闸告警，电池熔丝断、交流空开跳、防雷器故障告警

绝缘故障告警

交流过欠压、缺相、停电告警（交流电压<50V），回差±10V

母线、电池电压过欠压告警，回差±5V

电池单体过欠压告警，回差±0.1V

馈出支路绝缘下降告警

模块故障告警

模块、电池巡检单元、绝缘监测单元通讯中断告警

其它功能：

1、根据用户设置的均浮充转换参数，对电池进行自动均浮充管理、限流充电管理、温度补偿。

2、与模块、电池巡检单元、绝缘监测单元实现RS485通讯。

3、与后台监控实现RS232/RS485通讯。

4、硅链调压控制功能。
