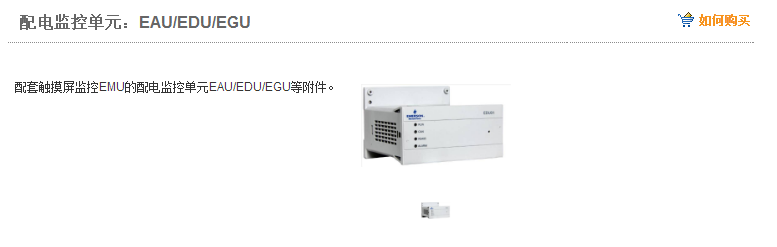

交流配电监控单元 EAU01

主要功能：

l  提供两路三相交流电压直接采集

l  提供两路交流输入自动切换

l  提供两路接触器状态监测

l  提供防雷和交流空开状态监测

l  提供2路RS485接口，1路告警干接点输出

特点：

l  交流电压采集不依赖于中线，可在电厂等无中线场合使用

l  工作电源来自双路交流输入，电源可靠性高

l  自动切换采用独特高压吸合，低压保持技术

l  交流切换门限电压可设置，切换速度可设置，切换优先级可设置

l  一体化设计，接线简单，接线错误自动保护，不损坏

直流配电监控单元 EDU01/02

主要功能：

l  信号采样功能

l  协议转换器功能

l  硅链控制器功能

l  绝缘检测仪功能

l  数据显示功能

特点：

l  采用美国TI公司的高可靠DSP控制器

l  检测电压、电流、绝缘电阻的各个通道之间高阻隔离，保证信号采集准确安全

l  可在线设置母线对地平衡桥电阻投切时间，有效减少母线对地电压波动次数

l  自动控制硅链进行电压调节，可以识别硅链开路和严重的短路故障，并自动进入保护模式，防止控制母线失电

l 为直流绝缘检测仪主机；EDU02可实现母线交流窜入、直流互窜检测功能

l  可以根据设定的电池限流点自动控制CAN总线上的第一组充电模块的输出电流，对电池进行限流充电

l  采用内置分流器代替霍尔传感器检测电流量。

通用配电监控单元EGU01/02

主要功能：

l  可接入28路（EGU01）或32路（EGU02）开关量/低压模拟量进行采集

l  可以接入的信号包括： 干节点、直流漏电流传感器、电流型温度传感器

l  接入直流漏电流传感器时，与EDU配合使用，完成支路绝缘检测功能；EGU02配合EDU02同时可完成支路交流窜入、直流互窜定位检测功能

l  提供1路RS485接口，1路CAN接口，一路告警干接点输出

特点：

l  采用美国TI公司的高可靠DSP控制器

l  EMC性能符合IEC61000-6-2工业环境抗扰性标准

l  整机符合欧盟RoHS指令要求。

l  -10~65 ℃宽工作温度范围
