直流系统微机绝缘监测仪 奥特迅WJY4000B直流耐压绝缘电阻测试仪

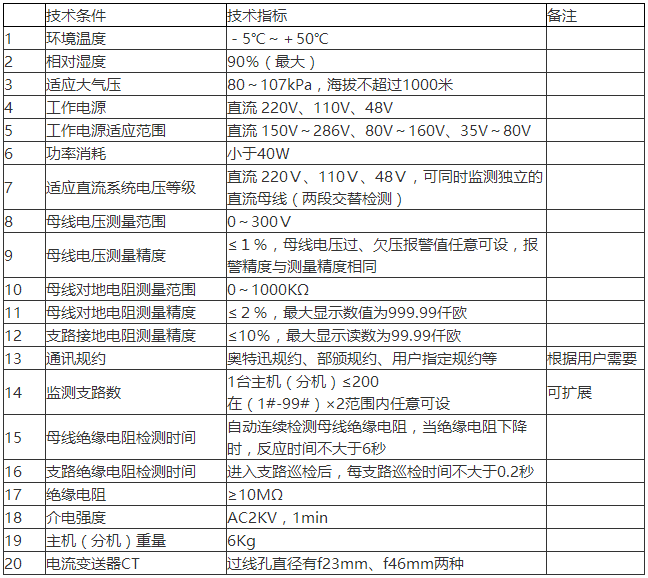

1.产品概述

       微机绝缘监测仪广泛应用于发电厂、变电所以及厂矿企业的直流操作电源系统中，用来对直流系统的绝缘状况进行监测，包括母线电压、母线对地绝缘状况、报警，直流馈电支路对地绝缘状况等。

WJY-3000A微机型绝缘监测仪，是我公司总结多年运行维护经验而自主开发的升级换代新产品。装置各功能单元采用模块化结构，基本配置由主机、电流变送器以及CT采集模块组成，主机检测正负直流母线的对地电压，通过对地电压计算出正负母线对地绝缘电阻。当绝缘电阻低于设定的报警值时，自动启动支路巡检功能。支路漏电流检测采用直流有源CT，不需向母线注入信号。所有支路的漏电流检测同时进行，被检信号由CT采集后送采集模块，每个模块内含CPU， 直接在CT采集模块内部转换为数字信号，由CPU通过串行口上传至微机绝缘监测仪主机。增加CT以及采集模块可方便的对检测支路数进行扩展，若距离主机较远而需要扩展，可选择增加分机或CT驱动器来实现。分机或CT驱动器与主机之间也都是通过串口通讯进行数据传输。这样支路检测精度高、速度快、抗干扰能力强，从而在可靠性、适用性方面等多项技术上有新的突破，成功地解决了目前直流接地检测装置中存在漏报误报、巡检速度慢、接线过多、安装维护困难以及扩容不方便等弊端，是一种功能完善且稳定性高的智能型直流系统绝缘监测装置。

2.功能特点

一般功能

a绝缘监测系统的主机、CT采集模块以及分机采用CPU芯片控制，数据传输通过串行总线结构，集成度高，抗干扰能力强；

b采用大屏幕汉字显示，直观、明了且具有操作提示信息，便于人机对话；

c无需在直流系统中注入任何信号，对直流系统正常工作无影响；

d能消除直流系统对地大电容的影响；

e电流变送器能消除大电流冲击后的剩磁影响，保证CT工作的长期稳定性；

fCT采集模块与主机采用数字信号传输，大大减少了CT与主机的连接线且使用方便，检测准确，抗干扰能力强；

g用于主分屏直流系统时，装置可设为主机或分机；

h监测并显示直流系统母线电压，电压超过允许范围时发出报警信号；

i监测并显示正、负母线的对地绝缘电阻值，当绝缘电阻低于设定值时发出报警信号；并实时自动巡查各支路对地绝缘电阻；

j汉字显示历史记录，装置掉电后信息不丢失；

k母线监测有平衡桥和不平衡桥两种方式可任意选择；

l具有RS485串行接口，能和上位机终端设备实现数据通讯；

m适应多种大型的直流系统，如主机可监测一段母线也可监测两段独立的母线；主机可带多台分机；分机可同时与两台主机通讯，分机可自动识别所监测支路属于哪一段母线。

特殊功能

a能监测馈出线具有环路的直流系统，并准确定位与测量环路接地。

b实时显示正负母线接地电阻—时间曲线，当出现接地故障时，自动锁定并存贮电阻—时间曲线；

c能检测直流母线或支路正、负平衡接地，分别显示正、负对地的接地电阻值；

d支路巡检速度基本与支路数量无关。

3.工作原理

   实现直流系统绝缘监测的设备组成有WJY3000A型主机、CT采集模块以及绝缘监测电流变送器（以下简称CT），此为基本配置。对于比较大型复杂的直流系统，馈线支路数多且有直流分屏时，可以配置绝缘监测分机来扩展，或者数量较少、没有直流分屏不方便安装分机时，则可采用CT驱动器来实现。

  微机绝缘监测仪主机采用电桥原理，实时监测正负直流母线的对地电压和绝缘电阻，当正负直流母线的对地绝缘电阻低于设定的报警值时，自动启动支路巡检功能。实时绝缘监测分为母线检测和支路巡检两部分。
