| 艾默生充电模块HD22005-3A,HD11010-3A整流模块 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
HD22050-3A整流模块用户手册1 面板介绍1.1 前面板HD22005-3A整流模块（以下简称模块）前面板如图1所示。
图1 模块前面板 LED显示整流模块的电压、电流或告警信息。 由显示切换按钮进行输出电压和电流的显示切换。显示3位数字， 电压显示精度为±0.5V，电流显示精度为±0.5A。 指示灯前面板上有3个指示灯，功能见表1。
表1 面板指示灯功能 显示切换按钮模块显示切换按钮用于切换LED显示面板的显示内容。如果LED正显示输出电压，按一下该按钮则显示输出电流，再按一下该按钮则又显示电压。故障状态下，电流显示变为故障代码。 手动调压手动调压电位器：向右旋转电压增加，向左旋转电压减少。注意只有在手动控制方式下，此电位器才起作用。模块出厂时在手动调压电位器上安装有防静电帽，需要手动调节电压时可取下防静电帽并使用无感调笔调节模块输出电压，调节完毕后必须将防静电帽装回原位置。 拨码开关面板上有4个拨码开关，分别是自动/手动拨码、三位模块通信地址拨码，如下图。
在自动控制方式下，整流模块的输出电压、限流点、开关机均由监控模块进行控制，人工无法进行干预。如果整流模块连接到合闸母线上对电池进行充电，一般应设置为自动控制方式。 在手动控制方式下，整流模块的输出电压由上述介绍的手动调压按钮进行调节，限流点全部放开为最大。 在整流模块上设置的通信地址为二进制数，每一位拨码向上拨代表二进制数0，向下拨代表二进制数1。三位地址设置拨码中最左边一位为最高位，最右边一位为最低位。 1.2 一体化插座模块采用输入输出一体化插座，在模块输出外部串有隔离二极管的情况下支持热插拔，因此模块安装维护极为方便。插座尺寸与管脚详细说明见图2、表2。
图2 一体化插座安装尺寸
表2 一体化插座管脚说明 2 主要功能保护功能模块具有以下保护功能：输入过压保护、输入欠压保护、输出过压保护、输出欠压告警、短路保护、缺相保护和过温保护。 风扇温度控制风扇无级调速，模块通过对输出电流和环境温度综合考虑进行风扇调速控制。 故障显示模块告警信息以故障代码的形式在LED上显示。故障代码如表3所示。
表3 故障代码显示含义 通信功能模块通过RS485方式与上位机通信，将模块输出电压和电流、模块保护和告警信息发送给上位机。在自动方式下，接受并执行上位机下发的控制命令。具体通信功能包括遥信、遥测、遥控和遥调。 3 应用环境1．过电压等级：II级。 2．污染等级：2级。 3．海拔高度：2000m以下，超过2000m必须进行功率降额使用。 4．该整流模块属于嵌入式电源模块。 5．适用配电系统：星形TN/TT配电系统及其子系统。 4 安装设计模块采用智能风冷散热，风扇安装于模块前部，从模块前方抽风吹向模块后方。因此在安排模块位置时，应保证模块前后散热风道的畅通。 模块具备热插拔功能，但禁止在易燃环境中对模块进行热插拔！ 模块不应直接连接到系统交流母线上。为了方便模块的单个维护，模块交流输入进线处应分别设置单独的空气开关。 电缆可以选择非屏蔽电缆，根据实际情况选取适当长度的电缆，电缆规格如表4所示。
表4 电缆规格表
图3 一体化插座插接示意图
对模块本身来说，不具备热插拔功能。模块热插拔的条件是模块输出端串接隔离二极管，防止母线上已经存在的电压对模块内未充电的大容量的电容充电，引起母线的瞬时短路和模块内部部分电路的瞬时过载，严重时甚至毁坏设备。 正在工作中的模块进行插拔时，必须有严格的时间间隔，原则是拔离的模块的输出电压完全下降到0V，否则在重复插拔的过程中，将导致模块的损坏。建议相邻两次插拔时间间隔必须大于1 分钟！

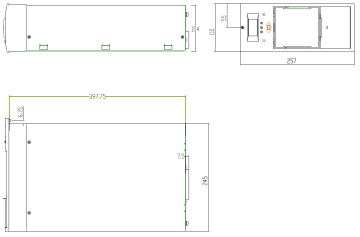

图4 模块尺寸图 5 故障处理模块常见故障表现有：电源指示灯（绿色）灭、保护指示灯（黄色）亮、故障指示灯（红色）亮。同时数码管显示故障代码。各状态所指示常见故障及处理措施见表5。
表5 常见故障及处理措施
维谛技术 资料版本 V1.0 归档时间 2019-5-8 BOM编号 31014012 版权所有，保留一切权利。内容如有改动，恕不另行通知。
|
